厚みのある壁も開口するSketchUpプラグイン

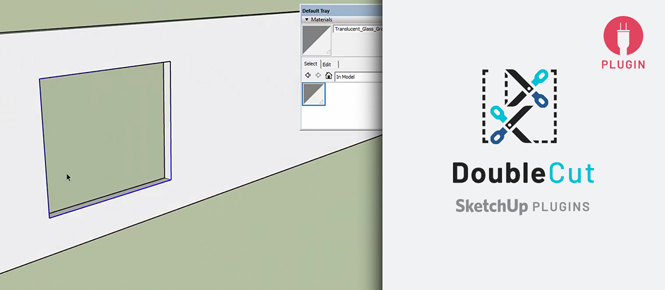

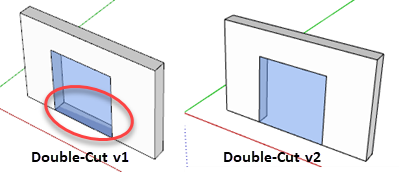

通常の窓やドアの開口コンポーネントでは配置した面しか開口することができませんが、このプラグインを使用すると壁厚がある場合にも自動的に両面の壁に開口を開けることができます。

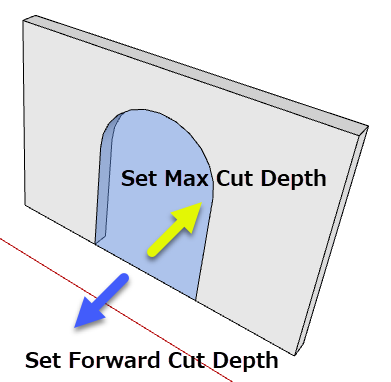

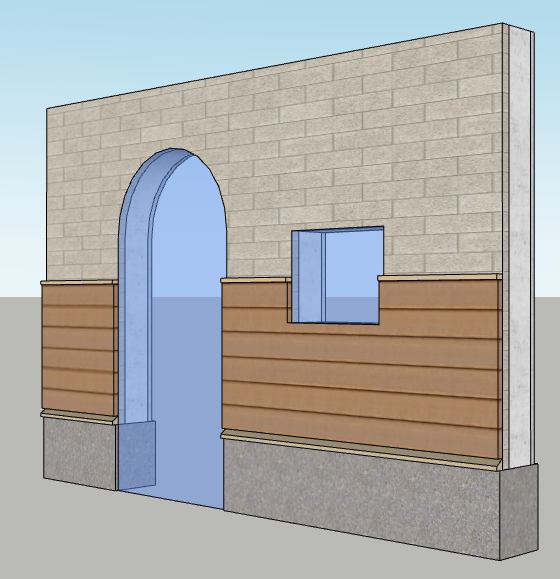

Double-Cutは窓とドアのようなコンポーネントを挿入すると自動的に両面壁でカットできます。
さらに開口コンポーネントを挿入した後にそのコンポーネントを移動すると、ダブルカットが自動的に更新されます。
※動画によっては音声が再生されるものがあります。音量にご注意ください。
Double-Cutをインストールすると、下図のツールバーが表示されます。
[Place Simple Cutting Component]単純な切断コンポーネントを配置する | |
[Enable Double-Cut]Double-Cutを有効にする | |
[Disable Double-Cut]Double-Cutを無効にする | |
[Refresh Cut]リフレッシュカット | |
[Glue Component to face]コンポーネントを面に接着する | |

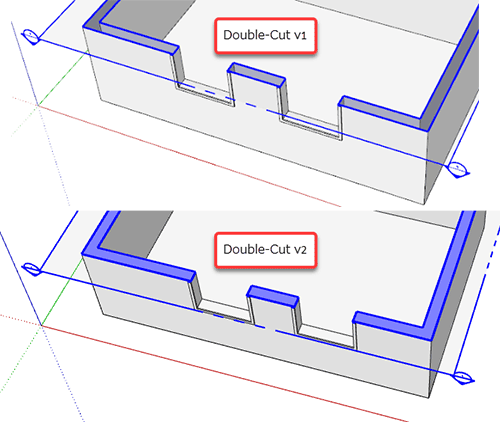

[Explode for Section Cuts]断面カットの分解 |
操作方法
ツールバーのをクリックして開口コンポーネントを配置ししたり、自身で開口コンポーネントを作成することができます。
開口コンポーネントはSketchUpで簡単に作成できるコンポーネントです。
[開口コンポーネントを作成する]
- 長方形などの形状で面と面を構成するエッジを含むコンポーネントを作成します。これらのエッジは、開口(切断エッジ)を切断するために使用されます。
- コンポーネントを作成する際に表示される「コンポーネント作成」ダイアログで『開口部を作成する』にチェックをいれることを忘れずにしてください。
- 作成されたコンポーネントを配置する際には面に着くように配置します。
- 開口エッジがX-Y(赤 – 緑)平面にくるようにコンポーネント軸が設定されていることを確認します。
[開口コンポーネントを編集する]
- モデルの面に開口コンポーネントを挿入すると、Double-Cutは自動的に機能します。
- コンポーネントを移動、回転、または拡大縮小すると、Double-Cutが更新されます。
[Double-Cutを有効または無効にする]
-
選択した開口コンポーネントに対してダブルカットを無効または有効にすることができます。
開口コンポーネントを選択して、ツールバーの(無効にする)または(有効にする)をクリックします。 - すべてのコンポーネントのダブルカットを無効にするには、SketchUpの拡張機能マネージャーを使用してプラグインを無効にし、SketchUpを再起動する必要があります。
[面に対して未接着および再接着コンポーネントの切断]
二重切断が機能するためには、切削構成要素は面に直接接着され、別のグループまたは構成要素には接着されていなければなりません。
開口コンポーネントを右クリックして「分離」を選択した場合に、再度開口を有効にすることができます。
分離した開口コンポーネントと設置している面を両方共選択して、をクリックします。
【商品について】
Double-Cutをお使いいただくにはライセンスキーが必要です(ライセンスに期限はありません)。
本商品はダウンロード販売となるため、パッケージなどの納品物はございません。
シリアル番号およびご購入者様専用ページのURLが記載されました証書を宅急便にて送付させていただきます。
※プログラムおよびユーザーガイドは、ご購入者様専用ページからダウンロードおよびご確認いただけます。
